Làm thế nào để một bộ ngắt mạch chân không hoạt động?

CácBộ ngắt mạch chân khônglà một thiết bị đóng cắt không thể thiếu trong hệ thống điện. Nó chủ yếu bao gồm ba phần: khung, buồng dập tắt hồ quang (tức là bong bóng chân không) và cơ chế vận hành. Trong số đó, mạch dẫn điện là phần cốt lõi của bộ ngắt mạch, bao gồm cẩn thận các thanh dẫn điện đầu vào và đầu ra, hỗ trợ cách điện, kẹp dẫn điện, kết nối mềm và buồng dập tắt vòng cung.

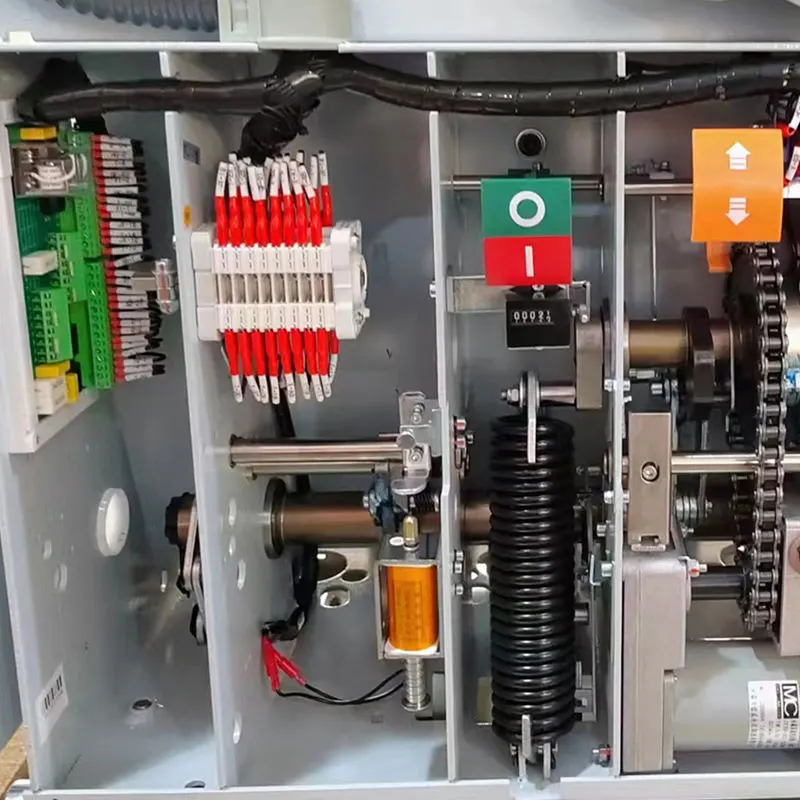

Cơ chế vận hành chịu trách nhiệm thực hiện các hoạt động đóng và mở của bộ ngắt mạch, bao gồm các lò xo đóng, hệ thống lưu trữ năng lượng, phát hành quá dòng, mở và đóng cuộn dây và các thành phần khác. Khi làm việc, cơ chế đạt được kiểm soát chính xác dòng điện thông qua lưu trữ năng lượng điện, mở và đóng điện và các chức năng thủ công.

Khi dòng điện đạt đến giá trị được xác định trước,Bộ ngắt mạch chân khôngsẽ sử dụng các đặc tính vượt qua hiện tại trong môi trường chân không cao để dập tắt vòng cung thông qua sự khuếch tán nhanh chóng của plasma, cắt giảm hiệu quả dòng điện. Ở giữa, nó liên quan đến nhiều bước như lưu trữ năng lượng và đóng. Thông qua một loạt các hành động cơ học chính xác, độ ổn định và độ tin cậy của bộ ngắt mạch được đảm bảo.

Hoạt động mở là khi bộ ngắt mạch ở trạng thái đóng, tín hiệu mở được nhận và điện từ mở sẽ bắt đầu hoạt động, khiến lõi sắt bị thu hút. Hành động này sẽ làm cho thanh trên cùng trong bản phát hành mở đầu di chuyển lên trên, điều này khiến trục chuyến đi quay. Một loạt các phản ứng chuỗi sẽ điều khiển thanh trên cùng hướng lên trên và đẩy tấm uốn cong, khiến nó điều khiển một nửa trục bắt đầu quay ngược chiều kim đồng hồ. Khi một nửa trục và cánh tay rocker được mở khóa, lò xo mở sẽ ngay lập tức có hiệu lực, đẩyBộ ngắt mạchĐể hoàn thành hành động mở đầu.
