Tự động đóng lại 24kv

DAYA Auto Recloser 24kv Chi tiết

Recloser chủ yếu được đặt trên đường dây phân phối, mặc dù khi dòng điện định mức liên tục và gián đoạn tăng lên, chúng được nhìn thấy trong các trạm biến áp, nơi theo truyền thống sẽ đặt một máy cắt. Recloser có hai chức năng cơ bản trên hệ thống phân phối: độ tin cậy và bảo vệ quá dòng.

Recloser ABB có hơn 15 năm hoạt động tại hiện trường đã được chứng minh kết hợp công nghệ tiên tiến và chuyên môn độc đáo của ABB, bao gồm các cảm biến nhúng có độ chính xác cao nhất và ít nhạy cảm với môi trường nhất trên thị trường. Và với nhiều tùy chọn bộ điều khiển, recloser ABB được thiết kế để liên tục đáp ứng và vượt quá nhu cầu phân phối điện ngày càng tăng.

DAYA Auto Recloser 24kv Thông số (Thông số kỹ thuật)

Mô tả Sản phẩm

1.Chung

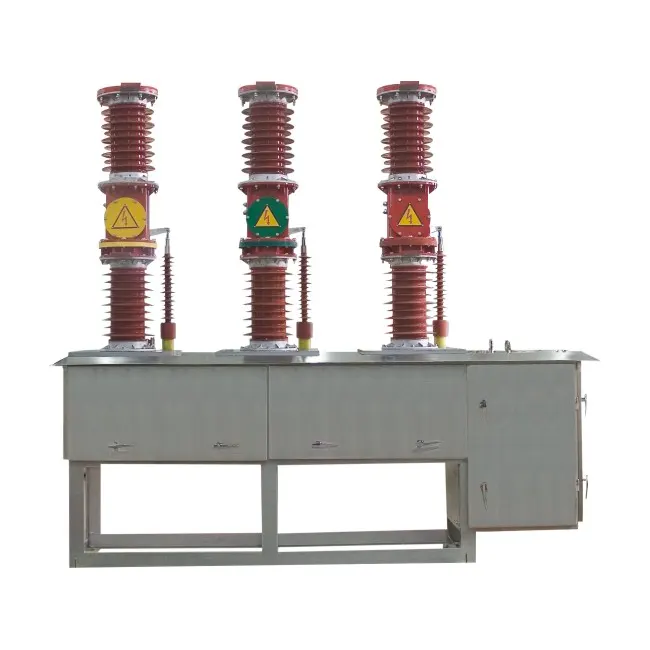

ZW43R-24 Series Auto Recloser là thiết bị phân phối ngoài trời điện áp định mức 24kV, ba pha AC 50Hz. Chủ yếu được sử dụng để ngắt, đóng dòng tải hệ thống điện, dòng quá tải và dòng ngắn mạch. Áp dụng cho các trạm biến áp và phân phối điện trong các doanh nghiệp công nghiệp và khai thác mỏ nhằm mục đích bảo vệ và kiểm soát, và nơi hoạt động thường xuyên của lưới điện nông thôn.

Bộ ngắt mạch có các tính năng kích thước nhỏ, trọng lượng nhẹ, chống ngưng tụ, bảo trì, v.v. Thích nghi với điều kiện thời tiết xấu và môi trường bẩn.

Bộ ngắt chân không của bộ ngắt mạch áp dụng công nghệ hàn kín và lớp cách nhiệt bên ngoài sử dụng ống bọc cao su silicon; nó có tuổi thọ cao và độ tin cậy cao; cơ chế vận hành có thể áp dụng cơ chế lò xo thu nhỏ, độ tin cậy cao hoặc cơ chế nam châm vĩnh cửu tiên tiến. Nó cũng có thể được trang bị các công tắc cách ly và bộ điều khiển thông minh, đồng thời cũng có thể được sử dụng như một máy cắt hoặc máy đóng lại để thực hiện bốn chức năng điều khiển từ xa và tự động hóa phân phối điện.

2. Điều kiện môi trường dịch vụ

a) Nhiệt độ không khí xung quanh: +45ºC ~ -45ºC

b) Độ ẩm: Độ ẩm trung bình tháng 95%; Độ ẩm trung bình hàng ngày 90%.

c) Độ cao so với mực nước biển (Độ cao lắp đặt tối đa): không quá 2500 mét.

d) Không khí xung quanh không được bị ô nhiễm rõ ràng bởi khí, hơi ăn mòn và dễ cháy, v.v.

e) Tốc độ gió không lớn hơn 35m/s.

f ) Cấp chống nhiễm bẩn cấp IV

g) Cường độ động đất không vượt quá 8 độ.

Chào bán:

Với các lớp tùy chọn cho phạm vi dòng điện định mức:

Đối với 15kV, có Công suất ngắt 630A 20kA,800A 20kA và 1250A 20kA.

Đối với 27kV, có Công suất cắt 630A 20kA,800A 16kA và 1250A 25kA.

Đối với 38kV, với Công suất cắt 800A 12,5kA và 1250A 20kA.

Với các lớp tùy chọn cho kiểu cài đặt:

Recloser một pha, chân không.

Recloser ba pha, hút chân không.

DAYA Auto Recloser 24kv Đặc tính xử lý

1. Phần tủ: tất cả các bộ phận vuông góc mà người vận hành có thể tiếp xúc đều được đảo ngược ở góc R để tránh trầy xước và làm tổn thương người; khung thanh cái được cải tiến thuận tiện hơn để lắp đặt thanh cái và có hình thức đẹp hơn; lưới thông gió lắp trên nắp trên có chức năng chống nhỏ giọt; nắp trên là một cấu trúc mở, thuận tiện cho người dùng đặt thanh cái ngang tại chỗ;

2. Phần ngăn kéo: ngăn kéo áp dụng quy trình tán đinh tán rãnh định vị gấp đôi và tất cả các bộ phận được đúc cùng một lúc, do đó ngăn kéo có thể hoán đổi cho nhau 100%. Đồng thời, công nghệ gấp đôi và đinh tán giải quyết các khuyết điểm của gờ tấm và chấn thương đầu vít tự khai thác;

3. Đầu nối: Đầu cắm lần đầu tiên cho các đường vào và ra của ngăn kéo có thể được sử dụng trực tiếp cùng với bảng chức năng và kênh kim loại, và đầu nối thứ cấp thuận tiện để kết nối và hệ thống dây điện đẹp mắt;

4. Kênh dọc: có thể chọn một nửa bảng chức năng hoặc kênh hình chữ nhật bằng sắt và có thể dễ dàng hoán đổi cho nhau.
